緊固件及用材中常見的夾雜物缺陷檢測，主要為顆粒球狀氧化物、長條狀的硫化物、不規則的多邊形硅酸鹽夾雜物等。判定標準為《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》。根據判定標準對螺栓的縱向剖面進行夾雜物評定。

42CrMo鋼螺栓的氧化物夾雜

采用《GB/T 10516-2005 》標準，鋼中非金屬夾雜物含量的測定方法，對42CrMo鋼螺栓縱向剖面進行夾雜物檢查與評定。

夾雜物主要為顆粒球狀氧化物， 標準判定：DS類（單顆粒球狀類）為2.5級；D類（球狀氧化物）粗系2級，細系2級，見圖8-100。

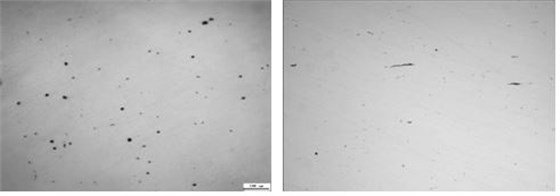

圖8-100氧化物夾雜 圖8-101 硫化物夾雜和氧化物夾雜
