螺栓的表面缺口與裂紋缺陷

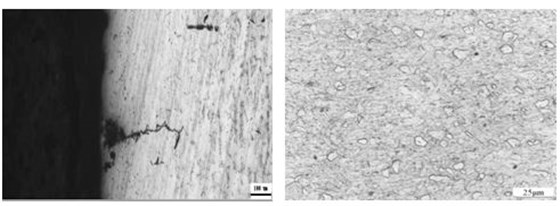

螺栓表面發(fā)現(xiàn)有缺口，缺口底部有一裂紋，該螺栓沒(méi)有熱處理，其缺陷不是螺栓加工時(shí)造成的缺陷，而是原材料帶來(lái)的缺陷，缺陷見圖8-98。

TC4鈦合金螺栓原材料不合格組織

鈦合金螺栓組織為α＋β；螺栓原材料組織檢查發(fā)現(xiàn)α量小于15﹪，不能滿足TC4鈦合金螺栓α含量大于15﹪標(biāo)準(zhǔn)要求，不合格組織見圖8-99。
