常用緊固件螺栓常用原材料主要為碳鋼和結(jié)構(gòu)鋼，為了滿足緊固件的成型和加工，要求碳鋼和結(jié)構(gòu)鋼的強(qiáng)度和硬度在一定的工藝范圍內(nèi)。

為了滿足緊固件的工藝要求，碳鋼和結(jié)構(gòu)鋼原材料采用正火、退火、球化退火，其中的一種熱處理方法進(jìn)行處理。

正火處理后的金相組織為鐵素體＋片狀珠光體；

退火處理后的金相組織為鐵素體＋珠光體；

球化退火處理后的金相組織為鐵素體＋粒狀珠光體或鐵素體＋球狀珠光體。

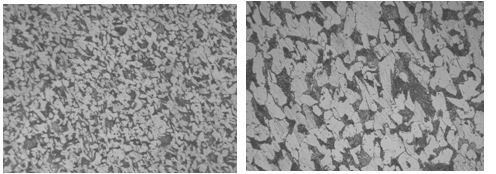

(1) 25鋼原材料正火態(tài)金相組織為鐵素體＋片狀珠光體, 見(jiàn)圖5-67(a,b)。

a        100×                   b          400×

圖5-67   25鋼原材料正火態(tài)金相組織

（3） 35鋼原材料退火態(tài)金相組織為鐵素體＋珠光體, 見(jiàn)圖5-68。

圖5-68  35鋼原材料正火態(tài)金相組織 100×

（4） 35鋼原材料球化退火態(tài)金相組織為鐵素體＋球狀珠光體,見(jiàn)圖5-69。

圖5-69  35鋼原材料球化退火態(tài)金相組織 400×

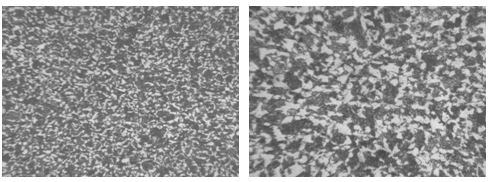

(5) 45鋼原材料正火態(tài)金相組織為鐵素體＋片狀珠光體,，見(jiàn)圖5-70(a,b)。

a       100×                         b         400×

圖5-70  45鋼原材料正火態(tài)金相組織
