(1)  2A01合金螺栓

A.  2A01合金螺栓金相組織，見(jiàn)圖5-27。

圖5-27   2A01合金螺栓淬火時(shí)效金相組織 400×

B.  2A01合金螺栓熱處理工藝

淬火：鋁合金淬火爐，498℃40min，流動(dòng)水冷

時(shí)效：自然時(shí)效4晝夜

(2)2A10合金螺栓

A.2A10合金螺栓金相組織，圖5-28。

圖5-28  2A10合金螺栓淬火時(shí)效金相組織 400×

B. 2A10合金螺栓熱處理工藝

淬火：鋁合金淬火爐，547℃×50min，流動(dòng)水冷

時(shí)效：75℃×24h

（3） 2A11合金螺栓

A.  2A11合金螺栓金相組織，見(jiàn)圖5-29(a,b)。

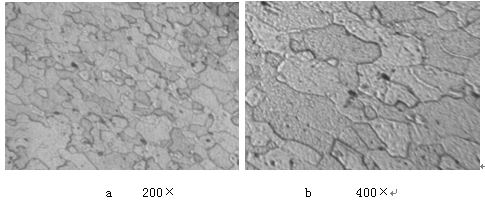

圖5-29   2A11合金螺栓淬火時(shí)效金相組織

B.  2A11合金螺栓熱處理工藝

淬火：鋁合金淬火爐，498℃  60min，流動(dòng)水冷

時(shí)效：自然時(shí)效4晝夜

(4) 7075合金螺栓

A. 7505合金螺栓金相組織，見(jiàn)圖5-30（a，b）。

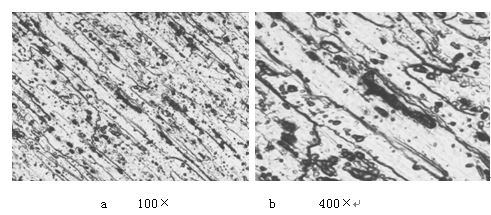

圖5-30 7505合金螺栓淬火金相組織

B.7075合金螺栓（T73狀態(tài)）熱處理工藝：

淬火：鋁合金淬火爐，477℃×100min，流動(dòng)水冷
