緊固件檢測之錐形螺母保證載荷試驗

試驗程序：

將螺母與錐形墊圈按圖2方法安裝于芯棒上，錐形墊圈應支承螺母的支承面并垂直于螺母軸心線，施加規定的保證載荷。

試驗裝置：

試驗芯棒：淬硬，硬度≥45HRC，螺紋6g，大徑控制在6g公差帶靠近下限的四分之一的范圍內。

錐形墊圈：淬硬，硬度≥57HRC

試驗條件：

試驗速度：≤3mm/min，保持時間：10s

試驗結果：

錐形保證載荷是當螺母被放置在一只錐角為120°的淬硬錐形墊圈上時，螺母必須承受而不發生螺紋脫扣或螺母壁開裂跡象的軸向載荷。

放置錐形墊圈的目的是當螺母軸向受力時引進一個劇烈的螺母壁膨脹作用。如果螺母在試驗中破壞，一般是發生開裂而不是螺紋脫扣。

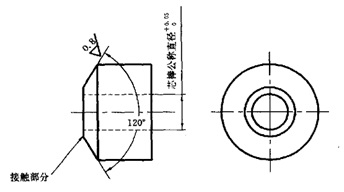

圖1 錐形墊圈

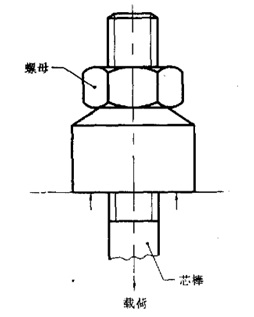

圖2 試件安裝

在升溫條件下工作的螺母——如ASTM A194包括的螺母——要接受錐形保證載荷試驗。

規定螺母表面缺陷允許極限的標準也要求對有裂縫的螺母進行錐形保證載荷試驗。試驗合格則表明裂紋還沒有大到會影響螺母的工作性能。

螺母的錐形保證載荷試驗是到目前為止我們所掌握的判定螺母不合格的最好方法。在找到更有辨別力的方法之前，它將繼續作為螺母的一項可行性的要求。
