42CrMo鋼球頭銷脆性斷裂在使用過程中脆斷，斷口宏觀特征見圖7-62。

圖7-62 球銷脆性斷裂斷口形貌

（2） 40Cr鋼內六角圓柱螺栓脆性斷裂

40Cr鋼內六角圓柱螺栓在使用中斷裂。斷裂部位于螺紋處，斷口無塑性變形，屬于脆性斷口，見圖7-63和圖7-64。

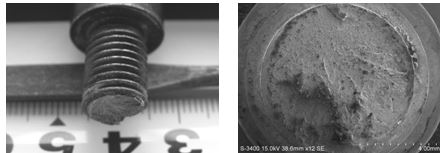

     圖7-63  螺栓脆性斷裂形貌              圖7-64螺栓脆性斷口形貌

（3）30CrMnSiA鋼六角頭螺栓氫脆斷裂

鍍鋅30CrMnSiA鋼六角頭螺栓裝配一天后斷裂，斷口平坦無塑性變形，含氫量為9.1ppm，根據含氫量判定為在應力作用下的氫脆延遲斷裂，見圖7-65。

圖7-65  螺栓氫脆斷裂形貌

（4） 20MnTiB鋼六角頭螺栓脆性斷裂

20MnTiB鋼螺栓安裝一段時間后頭桿結合處發生斷裂，斷口附近無明顯塑性變形，斷面呈深灰色，有明顯放射花樣，見圖7-66和圖7-67。

圖7-66  螺栓脆性斷裂形貌                圖7-67  螺栓脆性斷口形貌

（5）65Mn鋼彈性墊圈脆性斷裂

65Mn鋼墊圈在使用過程中斷裂，無塑變，斷口平齊光亮，斷裂形貌見圖7-68。

圖7-68墊圈脆性斷裂形貌

（6） 65Mn鋼波形墊圈脆性斷裂

65Mn波形墊圈鋼在使用中斷裂。整個墊圈斷裂成幾段，斷裂部位均為墊圈的波峰和波谷部分，波形墊圈安裝處于壓平狀態時，波峰或波谷的凹面受拉應力作用斷裂，斷口均無明顯塑性變形，呈脆性斷裂特征，見圖7-69。

圖7-69   墊圈脆性斷裂形貌

（7）35CrMo鋼六角頭螺栓脆性斷裂

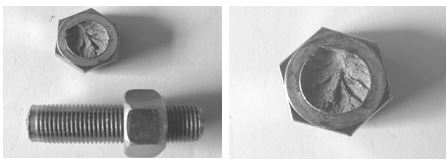

鍍鋅螺栓安裝后在桿部與螺紋連接處斷裂，無塑性變形，脆性斷裂，見圖7-70和圖7-71。

 圖7-70螺栓脆性斷裂形貌                圖7-71 脆性斷口形貌

（8）40Cr鋼六角頭螺栓脆性斷裂

40Cr鋼六角頭螺栓螺栓安裝一段時間后斷裂。斷口位于頭部下圓角，未見明顯塑性變形，斷面呈灰色，為脆斷特征，見圖7-72和圖7-73。

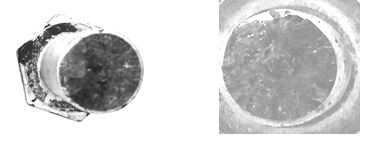

圖7-72 螺栓脆性斷裂形貌                圖7-73  螺栓脆性斷口形貌

（9）12.9級六角頭螺栓脆性斷裂

12.9級六角頭螺栓安裝后在螺紋收尾的螺紋牙底斷裂，斷口附近無塑性變形，斷面粗糙，存在放射棱線，且均收斂于螺栓近表面處，斷裂位置和宏觀斷口形貌分別見圖7-74和圖7-75。宏觀形貌具有氫脆斷口特征，但判定是否是氫脆斷裂，還要進行斷口微觀特征、氫含量測定以及受力等綜合分析后才能確定。

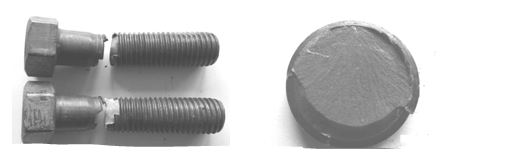

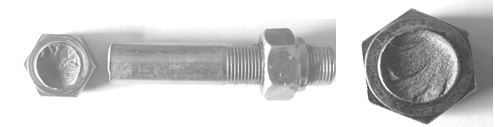

圖7-74 螺栓脆性斷裂形貌               圖7-75 脆性斷口形貌

（10）35CrMo鋼固定六角螺栓脆性斷裂

電鍍35CrMo鋼固定六角螺栓使用中于螺紋處斷裂，斷口無塑性變形，見圖7-76 。

圖7-76  35CrMo螺栓脆性斷裂形貌

（11）42CrMo鋼六角頭螺栓脆性斷裂

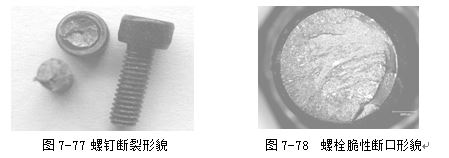

42CrMo鋼六角頭螺栓螺紋處斷裂，斷口平直，結構粗糙，附近無宏觀塑性變形，斷面呈深灰色和多個銀白色亮區，為典型脆性斷裂，見圖7-77和圖7-78。

（12）35CrMo鋼六角頭螺栓脆性斷裂

12.9級35CrMo鋼六角頭螺栓使用中斷裂。螺栓無明顯塑性變形，斷面粗糙，存在放射條紋，斷裂位于螺紋收尾下方第一扣牙底，存在一明顯扇形區域，為裂紋起源位置，螺栓為脆性斷裂，斷口為脆性斷口，見圖7-79和圖7-80。

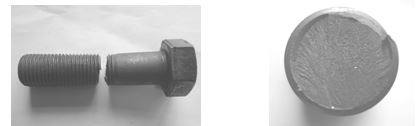

圖7-79  螺栓斷裂形貌                    圖7-80螺栓斷口形貌

（13）ML30CrMnSiA鋼螺釘釘頭部斷裂

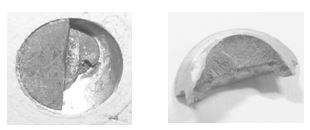

熱處理后鍍鋅螺釘裝配時頭部斷裂脫落，呈脆性宏觀斷口，見圖7-81和圖7-82。

圖 7-81螺釘頭斷裂形貌       圖 7-82螺釘頭斷口形貌
