冷頂鍛試驗(yàn)屬于壓縮試驗(yàn)一類，其原理為材料在室溫下沿試樣的軸線方向施力，檢驗(yàn)金屬承受頂鍛塑性變形的能力，以及判斷產(chǎn)品表面質(zhì)量的方法。

制樣：樣品加工中保留原始側(cè)表面，施力兩端應(yīng)平行，施加的力應(yīng)垂直于試樣的中心線。一般試樣長(zhǎng)度推薦為截面最大尺寸的1.5倍至2倍。注意取樣過(guò)程中，保證樣品沒有毛刺，切口缺陷等加工缺陷。

設(shè)備的選擇：相比較同等尺寸拉伸試驗(yàn)的設(shè)備，在設(shè)備“噸位”上盡可能大；另一點(diǎn)，冷頂鍛的試樣則需要“小巧”一點(diǎn)。強(qiáng)度越大的材料往往能力充足，冷頂鍛的力量也需要越大。

試驗(yàn)過(guò)程：計(jì)算頂鍛試驗(yàn)要求的高度值：h1=hX

h-頂鍛試驗(yàn)前試樣高度；

h1-頂鍛試驗(yàn)后試樣高度；

X鍛壓比。

鍛壓比在產(chǎn)品標(biāo)準(zhǔn)中規(guī)定，或者協(xié)商確認(rèn)；如無(wú)法確定也可以壓至裂紋出現(xiàn)。

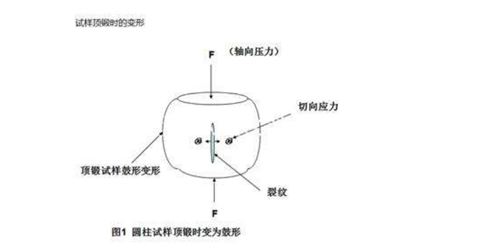

試驗(yàn)開始后，試驗(yàn)機(jī)應(yīng)沿樣品中心線均勻施加載荷，直至樣品的高度壓縮至規(guī)定的值。取下樣品觀察表面有無(wú)裂紋。

長(zhǎng)期檢測(cè)經(jīng)驗(yàn)表明：無(wú)缺陷碳鋼冷頂鍛試驗(yàn)完好率有保證,有缺陷的碳鋼性能保證能力較差;軋制過(guò)程中產(chǎn)生的不均勻變形和擠壓褶皺，造成了圓鋼表面缺陷。樣品開裂，是冷頂鍛測(cè)試放大了這些缺陷。
